Зачем нужен расширительный бак в системе отопления

Принцип работы, виды и последствия отсутствия 30 января 2026

На первый взгляд, расширительный бак — это незаметный, а иногда и вовсе скрытый элемент системы отопления. Многие домовладельцы, особенно в частных домах, не придают ему значения до тех пор, пока не сталкиваются с проблемой: срабатывает аварийный клапан, «плюют» радиаторы или разрывается котел. Чтобы избежать этих серьезных последствий, необходимо понимать, какую ключевую роль играет этот прибор.

Физика процесса: почему вода расширяется

Основа работы любой системы отопления — теплоноситель (обычно вода или антифриз). У воды есть уникальное свойство: при нагревании её плотность уменьшается, а объем увеличивается. Это называется температурным расширением.

Цифры говорят сами за себя:

При нагреве от 10°C до 90°C объем воды увеличивается примерно на 3–4%.
Если в системе залито 200 литров теплоносителя, при выходе котла на рабочий режим лишний объем составит около 6–8 литров.

Жидкость, в отличие от газа, является несжимаемой средой. Если не дать этому лишнему объему места, давление внутри замкнутого контура начнет расти с катастрофической скоростью.

Основные функции расширительного бака.

Расширительный бак выполняет сразу три жизненно важные задачи:

1. Компенсация теплового расширения (защита от разрыва)
Это главная функция. Бак принимает в себя избыток теплоносителя, возникший при нагреве. Когда жидкость остывает и сжимается, мембрана бака выталкивает теплоноситель обратно в систему, поддерживая стабильное давление.

Без этого устройства давление в системе быстро превысит предельно допустимые значения (обычно 3–4 атм.). Слабое место найдет брешь: лопнет резиновая прокладка радиатора, потечет резьбовое соединение или, в худшем случае, разрушится теплообменник котла.

2. Поддержание стабильного давления

Наличие бака позволяет поддерживать гидравлический режим работы в узком диапазоне. Перепады давления в системе без бака происходят скачкообразно: котел включился — давление зашкалило, котел выключился — давление упало ниже нормы, что может привести к завоздушиванию. Расширительный бак сглаживает эти колебания, выступая в роли демпфера.

3. Защита от гидроударов

Хотя гидроудары чаще ассоциируются с водоснабжением, в отоплении они тоже возможны (например, при резком закрытии запорной арматуры или пуске циркуляционного насоса). Воздушная или газовая камера расширительного бака гасит инерцию потока, предотвращая резкие скачки давления.

Типы расширительных баков

Чтобы бак выполнял свои функции корректно, он должен соответствовать типу вашей системы отопления.
Открытый бак
Устанавливается в гравитационных (естественных) системах отопления. Представляет собой открытую емкость, которая монтируется в самой высокой точке контура.

Плюсы: Простота конструкции, низкая стоимость.
Минусы: Контакт теплоносителя с воздухом (насыщение кислородом, ведущее к коррозии радиаторов), испарение жидкости (нужен постоянный контроль уровня), громоздкость.

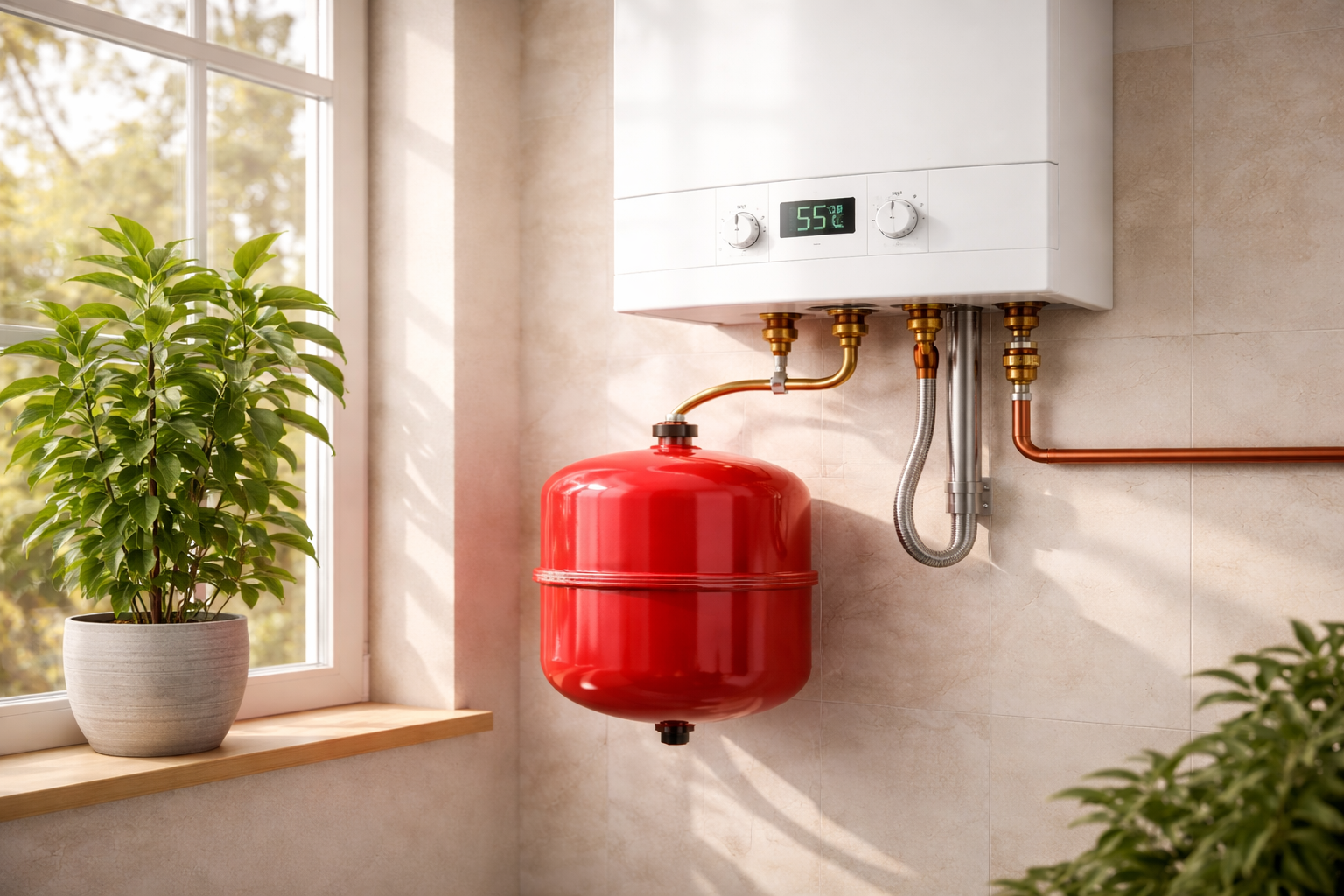

Закрытый (мембранный) бак

Используется в современных системах с принудительной циркуляцией (насосом). Это герметичная стальная емкость, внутри которой находится эластичная мембрана (диафрагма или баллонного типа). Пространство между мембраной и корпусом заполнено инертным газом (азотом) или воздухом под давлением.

Плюсы: Нет испарений и окисления теплоносителя, компактность (можно ставить рядом с котлом), простота автоматической подпитки системы.

Что будет, если не установить бак?

Многие ошибочно полагаются на «группу безопасности» (предохранительный клапан). Да, клапан сбросит лишнее давление, но это не решит проблему, а лишь создаст новые:
1. Потеря теплоносителя. Каждый раз при нагреве клапан будет стравливать воду. В итоге система начнет недополучать теплоноситель, придется постоянно доливать воду.
2. Образование накипи. Постоянная подпитка системы свежей водой (особенно жесткой) приводит к отложению солей на стенках теплообменника котла. Это снижает КПД и выводит оборудование из строя.

3. Завоздушивание. Сброс воды и подпитка приводят к попаданию пузырьков воздуха в контур. Воздушные пробки останавливают циркуляцию в радиаторах, заставляя их оставаться холодными.

Как правильно выбрать и настроить бак

Чтобы бак работал корректно, необходимо соблюдать два правила:

1. Расчет объема.Формула: Vбак = Vсистемы × k расширения.

Vсистемы Vсистемы — общий объем теплоносителя (котел + трубы + радиаторы). В среднем на 1 кВт мощности котла приходится 10–15 литров.
k — коэффициент расширения. Для воды это 0,04 (4%), для антифриза — до 0,08 (8%).
Важно: Бак должен быть не меньше полученного значения. Лучше брать с запасом 10–20%. Если бака мало, мембрана будет постоянно «в распоре» на пределе, что приведет к её быстрому износу.

2. Настройка давления.Для закрытых систем критически важна предварительная настройка. Давление в воздушной камере бака должно быть на 0,2 бар меньше, чем давление статического столба жидкости в системе (или чем давление холодной системы). Если накачать бак слишком сильно, мембрана не сможет протолкнуть воду обратно; если слишком слабо — при остывании возникнет разрежение.

Заключение

Расширительный бак — это не просто дополнительная деталь, а обязательный элемент безопасности любой герметичной системы отопления. Он защищает дорогостоящее оборудование (котел, насос, радиаторы) от разрушительного действия гидроударов и перепадов давления, обеспечивает стабильную циркуляцию теплоносителя и продлевает срок службы всей инженерной системы дома. Экономия на покупке и установке качественного бака практически всегда оборачивается значительно более высокими затратами на аварийный ремонт.
